SFF-xxxx liidestega salvestusseadmete kasutamine
Sissejuhatus
TODO
Misc
Kõvaketta süsteemis töötamiseks peavad joonduma kuus asjaolu (omajagu suure üldisusega väljendatult)
- kõvaketta sees toimuv
- kõvaketta küljes olev kaabli mehaaniline/elektriline/loogiline ühendus-kontakt
- kõvaketta küljes olevat kontakti arvuti juures oleva kontaktiga ühendav kaabel
- arvuti küljes olev mehaaniline/elektriline/loogiline kontakt
- arvuti küljes oleva kontakti taga toimuv
- kernelis olev draiver
Tavaliselt on olnud nii, et kõvaketas on ühte või teist moodi (nt sas ketas või nvme ketas) ja samuti arvuti küljes olev kontakt (ja selle taga toimuv), kas ühte või teist moodi. Uuemal ajal, kõige universaalsemal juhtumil, kui ketas allub standardile U.3 on ühel füüsilisel kettal kolm erinevat võimekust
- nvme
- sas
- sata
Sõltuvalt ühenduskaablist ja teisel pool olevast kontaktist (ja kontakti taga olevast võimekusest) seadistab ketas ennast käima
- nvme protokolli kõneleva seadmena
- sas protokolli kõneleva seadmena
- sata protokolli kõneleva seadmena

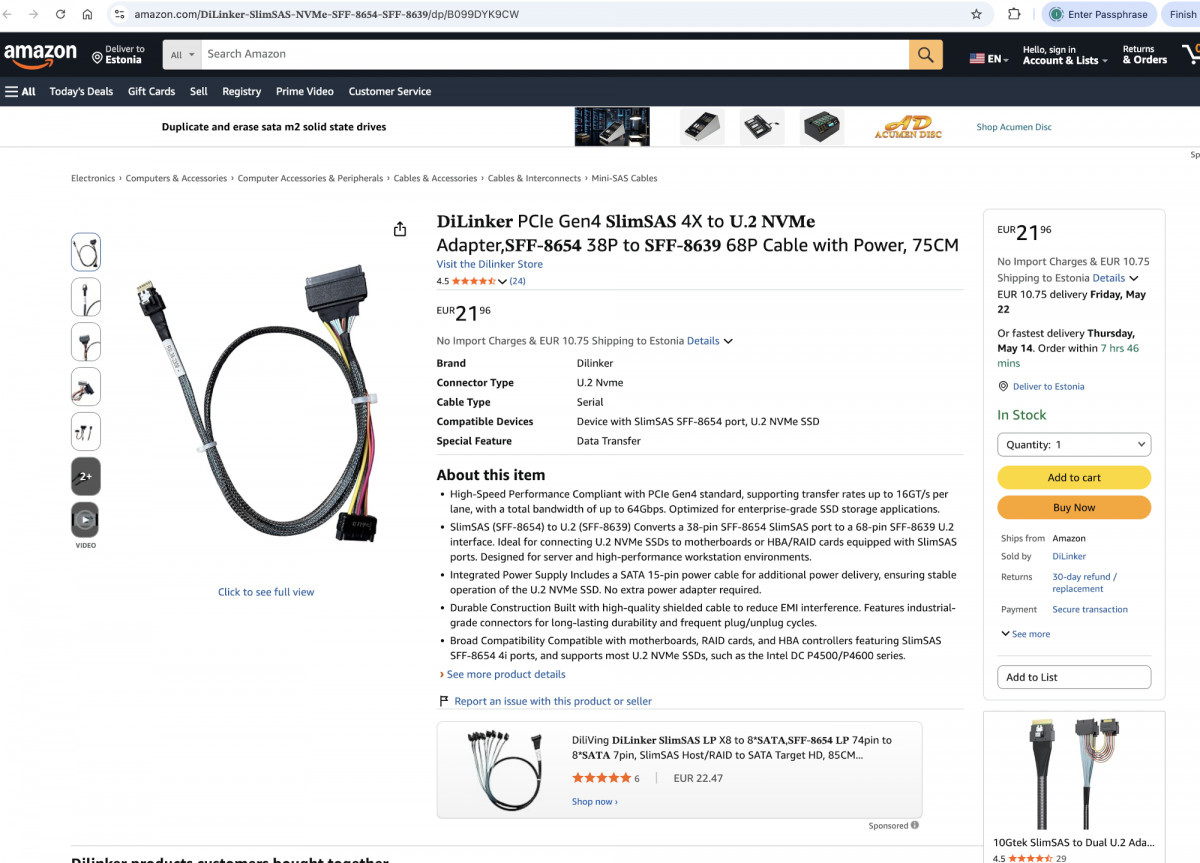

Ning erinevatele juhtumitele vastab erinev draiver, mida linux kernel kasutab. Näiteks, arvuti 'asus wrx90e' emaplaadil on kaks 'slimsas 4i' kontakti, sinna sobib kinnitada kaks 'U.3 micron 7450 pro' ketast selliste kaablitega
kus
- dilinker pcie gen4 slimsas 4x to u.2 nvme adapter, sff-8654 38p to sff-8639 68p cable with power, 75cm
- toide sobib saada nn sata formaadis, nt molex-to-sata üleminekust (hästi populaarsed üleminekud)
- slimsas kontakte on laiemaid ja kitsamaid, antud juhul on tegu kitsaga (4i), seda väljendab ka 38p (pin)
- slimsas justkui väljendab, et tegu on sas protokolli mingis vormis esinemisega, aga ei ole üldse
- sellise ketta saab sellise kaabliga kinnitada sellisesse arvuti küljes olevasse kontakti, mis on sisuliselt pcie (ja antud asus wrx90e arvuti puhul see nii on)
- 'sff-8654 38p' on arvuti poolne liides; 'sff-8639 68p' on kõvaketta poolne liides
Ning sarnaselt kettal olevale kolmele võimekusele on ka storage adaptereid-kaarte kolme võimekusega, nn trimode kaardi, nt Broadcom 'HBA 9500-16i Tri-Mode Storage Adapter', https://www.broadcom.com/products/storage/host-bus-adapters/sas-nvme-9500-16i
